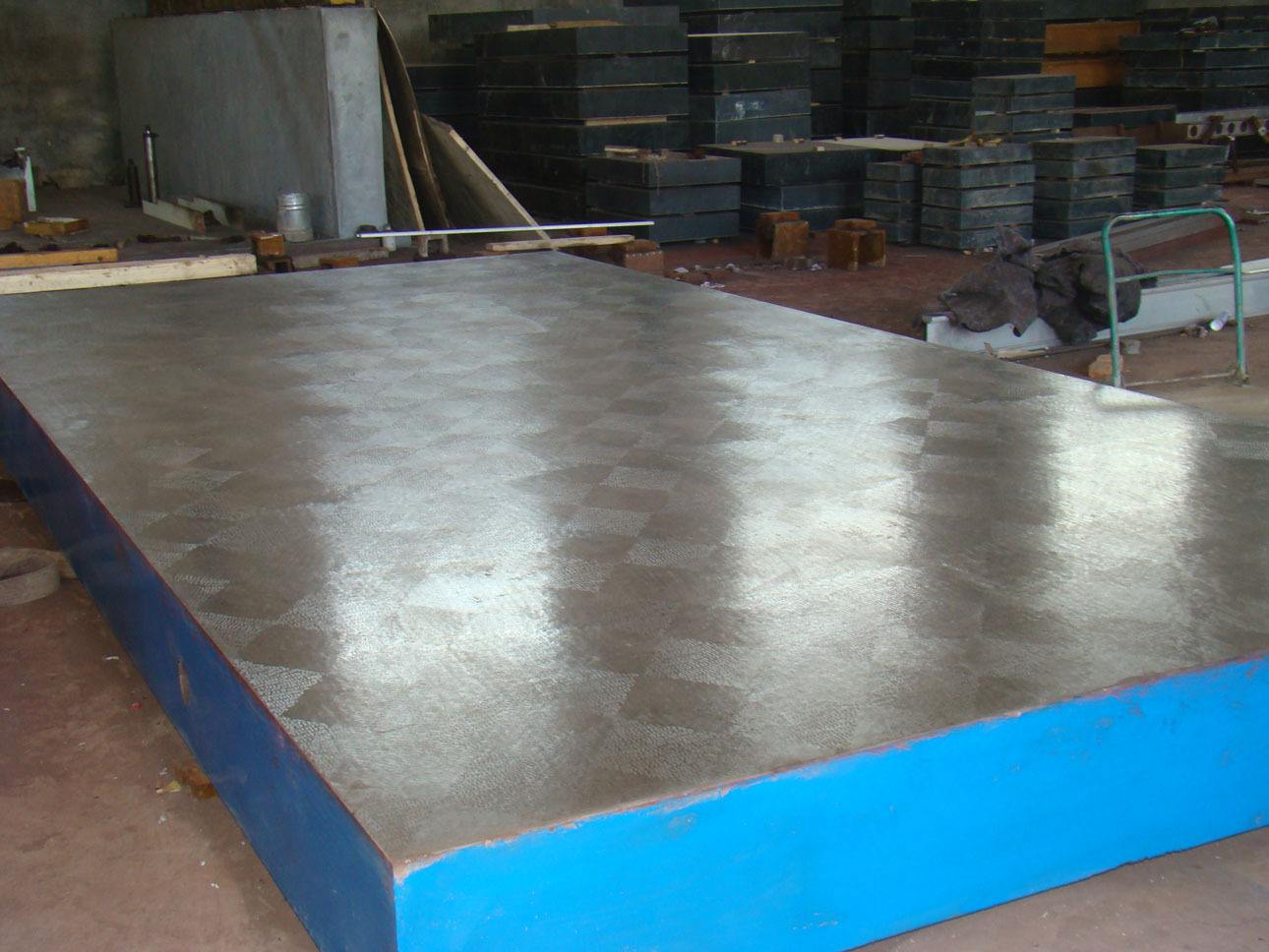

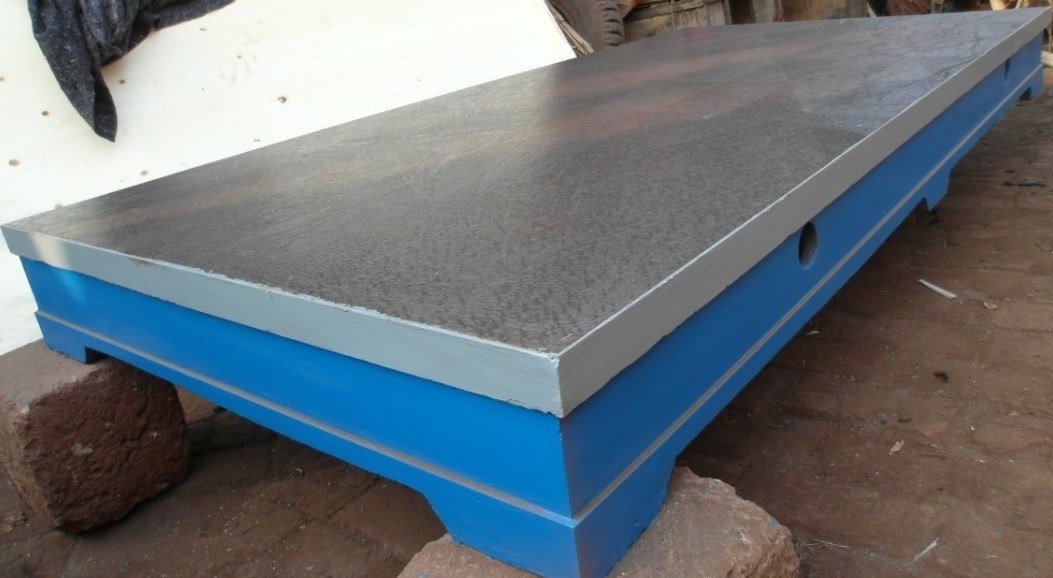

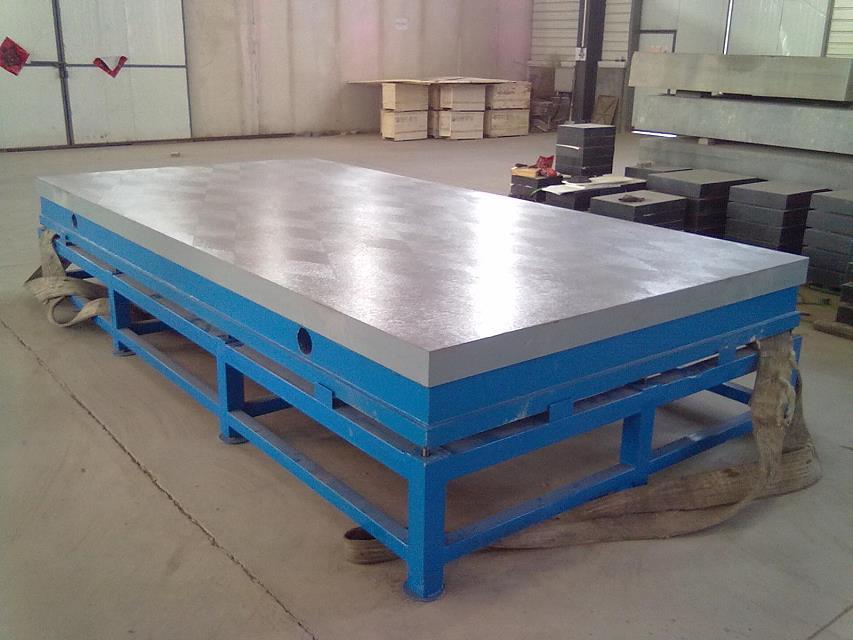

劃線平臺,鑄鐵劃線平臺,鉗工劃線平臺是檢查機器零件平面度,直線度等形位公差的測量基準,也可用于零件劃線研磨加工,安裝設備等用途.劃線平臺是檢驗機械零件平面,平行度,直線度等形位公差的測量基準,也可用于一般零件及精密零件的劃線,鉚焊研磨工藝加工及測量等.
劃線平臺簡介：
劃線平臺別名：刻線平板、刻線平臺、鑄鐵刻線平臺、鑄鐵刻線平板、鑄鐵刻線平板、實驗刻線平臺、劃線平板、劃線平臺。
公司生產的劃線平臺材質：高強度鑄鐵HT200-300工作面硬度為HB170-240，經過兩次人工處理(人工退火600度-700度和自然時效2-3年)使用該產品的精度穩定，耐磨性能好。
劃線平臺精度：按標準計量檢定規程執行，分別為2、3級。
劃線平臺規格：100×100—3000×6000(mm)， 殊規格可根據用戶需求制造。
劃線平臺的相關參數：
規格（長×寬）mm | 精度等級 | 高度mm | |||
0 | 1 | 2 | 3 | ||
平面度公差(μm) | |||||
100×100 | 4.6 | 9.0 | 18 | 50 | |
100×200 | 4.9 | 9.8 | 19.6 | 50 | |
200×200 | 5 | 10 | 20.5 | 50 | |
200×300 | 5.5 | 11 | 22 | 50 | |
300×300 | 5.5 | 11 | 22 | 80 | |
300×400 | 6 | 12 | 24 | 85 | |
400×400 | 6.5 | 12.5 | 25 | 85 | |
400×500 | 6.5 | 13 | 26 | 66 | 90 |
500×500 | 6.8 | 14 | 28 | 68 | 95 |
400×600 | 7 | 14 | 27.5 | 70 | 95 |
500×600 | 7 | 14.2 | 28.5 | 71 | 120 |
500×800 | 8 | 15.5 | 31 | 78 | 140 |
600×800 | 8 | 16 | 32 | 80 | 160 |
600×900 | 8.3 | 16.5 | 33 | 83 | 160 |
1000×750 | 9 | 18 | 36 | 90 | 180 |
1000×1000 | 10 | 20 | 40 | 97 | 180 |
1000×1200 | 10 | 20.5 | 41 | 103 | 180 |
1000×1500 | 11 | 22 | 45 | 112 | 190 |
1000×2000 | 26 | 52 | 130 | 200 | |
1500×2000 | 28 | 56 | 140 | 230 | |
1500×3000 | 35 | 70 | 174 | 260 | |
2000×3000 | 37 | 74 | 184 | 260 | |
2000×4000 | 44 | 88 | 219 | 280 | |
2500×6000 | 60 | 120 | 300 | 300 | |
3000×6000 | 62 | 124 | 308 | 350 | |
劃線平臺的工作面要擦拭干凈，在確認沒有問題的情況下使用，使用過程中，要注意避免工件和劃線平臺的工作面有過激的碰撞，防止損壞劃線平臺的工作面;工件的重量不可以超過劃線平臺的額定載荷，否則會造成工作質量降低，還有可能損壞劃線平板的結構，甚至?xí)斐蓜澗€平臺變形，使之損壞，無法使用。
劃線平臺按標準GB/T22095-2008制造。
